QBF (Quick Bio Filter)
QBFは、VOC（揮発性有機化合物）および悪臭物質を、Q-BioTech独自の特殊微生物が付着・増殖する担体層に通過させることで、無臭・無害な物質に分解する技術です。火災・爆発のリスクがない安全な技術です。

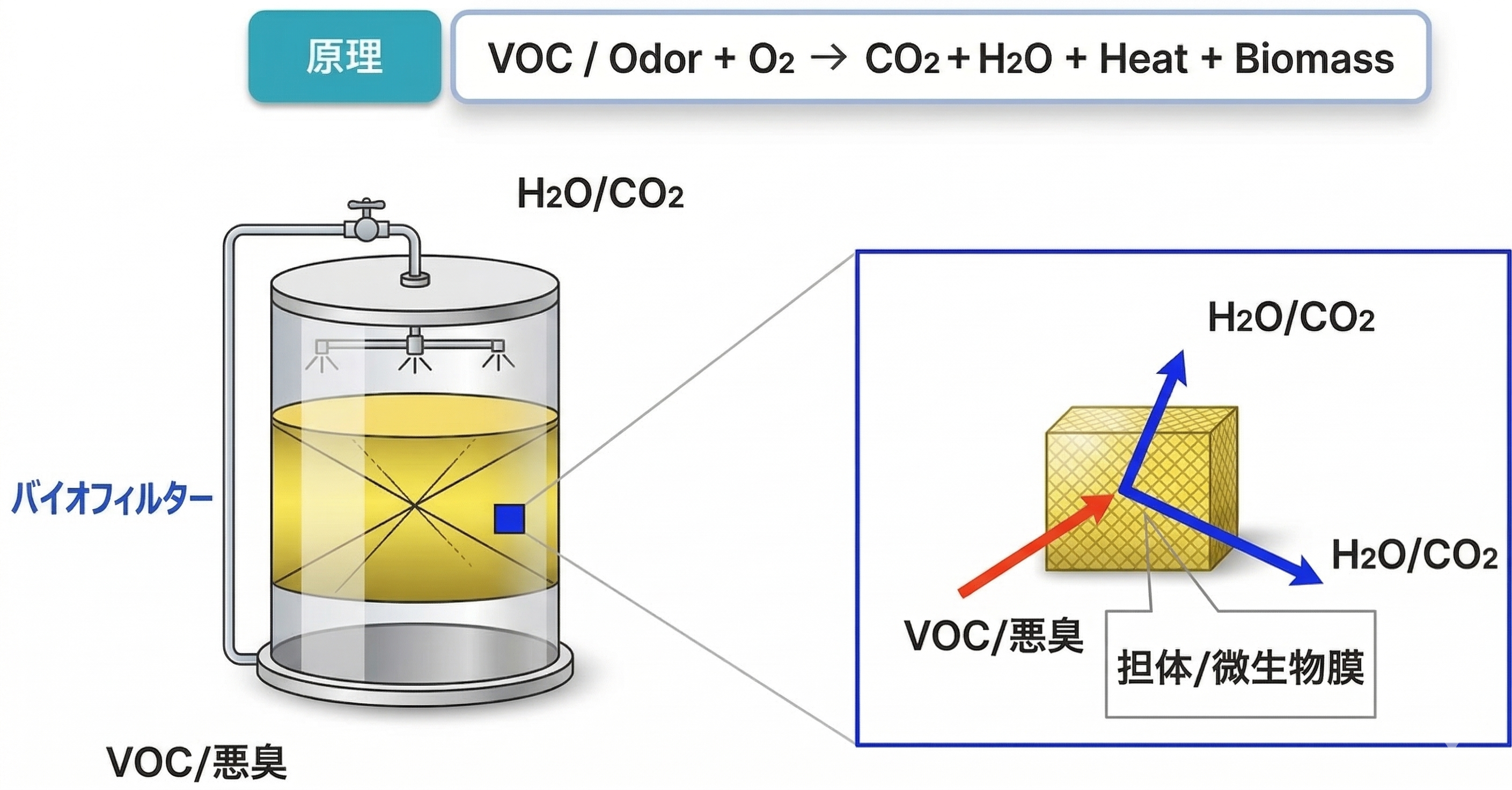

原理: VOC / Odor + O₂ → CO₂ + H₂O + Heat + Biomass
移動式悪臭除去
産業現場で発生する悪臭および有害ガスは常時発生する場合もありますが、整備・補修期間、タンク開放作業、一時的なプロセス変更などにより短期間に集中的に発生するケースが多くあります。
従来の悪臭・有害ガス処理設備は大型固定式として設計・施工する必要があり、プロセス変更、配管接続、用地確保など多大な初期投資と時間を要します。そのため、年間数週間〜数ヶ月程度の悪臭問題に対しては、経済的・運用上の負担が大きいという課題がありました。
Q-BioTechはこのような現場ニーズに対応するため、移動式悪臭・有害ガス除去システムを構築し、設備レンタル形式のサービスを提供しています。
移動式悪臭除去システム概要
Q-BioTechの移動式悪臭除去システムは、コンテナまたはスキッド（Skid）タイプのモジュール型設備で、必要な期間に現場へ迅速に設置し、悪臭および有害ガスを効果的に処理できるよう設計されています。
- 短期間に発生する高濃度悪臭・有害ガスへの対応
- 固定式設備の施工なしに即座に適用可能
- 作業終了後の迅速な撤収が可能

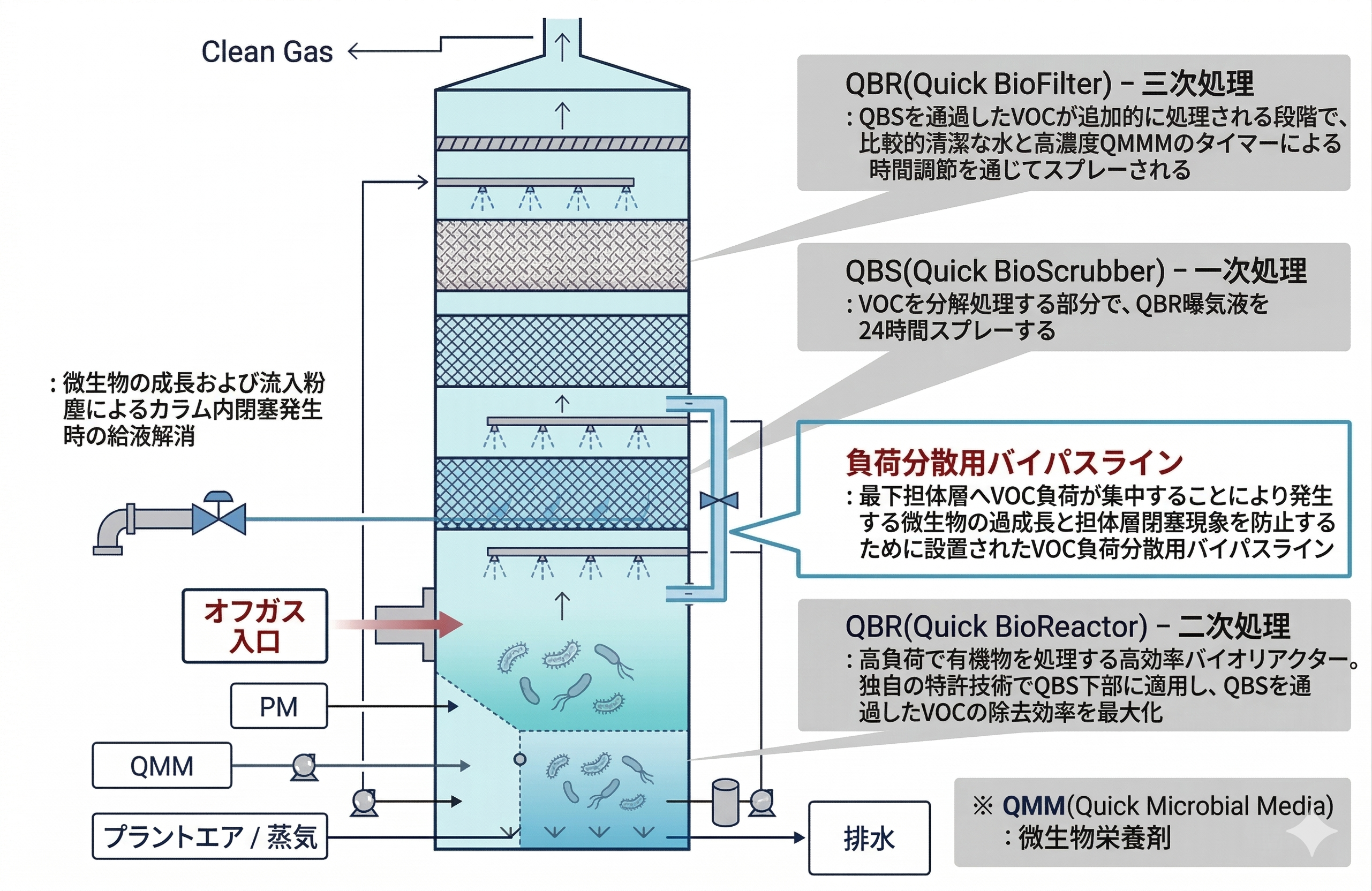

QBF Systemの構成
技術的特徴（システム構成）
- QBF（Quick BioFilter）— 3次処理： QBSを通過したVOCが最終的に処理される段階で、比較的清浄な水と高濃度QMMがTimerによる時間制御でSprayされます
- QBS（Quick BioScrubber）— 1次処理： VOC高負荷処理を担当する部分で、QBR曝気液が24時間Sprayされます
- 負荷分散用By-Pass Line： 最下層担体へのVOC負荷集中による微生物の過増殖と担体層の詰まりを防止するために設置
- QBR（Quick BioReactor）— 2次処理： 高負荷で有機物を処理する高効率Bioreactor。当社特許技術でQBS下部に適用し、VOC除去効率を最大化
- QMM（Quick Microbial Media）： 微生物栄養剤
Summary of QBF System
| QBF（バイオフィルター） | |
|---|---|
| 原理 | 常温・常圧プロセスで流入するVOCおよび悪臭物質を、微生物が生息する担体層を通過させ、微生物の栄養源として利用 |
| 安全性 | 常温・常圧プロセスで加圧がなく、水を使用するプロセスのため火災・爆発のリスクが一切ありません |
| 二次汚染 | CO₂とH₂Oに分解されるため、将来の環境規制強化時にも追加対策不要。一般排水が少量発生しますが処理は容易です |
| 運転性 | 日常のMonitoring Point以外の特別な管理は不要。専門知識のない一般オペレーターが日常管理の一部として対応可能。部品は汎用のPump、Blowerおよび配管のため、損傷時の交換も容易 |
| 運転費 | 良好（微生物栄養剤使用） |
| 適用範囲 | 低濃度および不規則排出から高濃度領域まで適用可能。大風量環境に有利 |

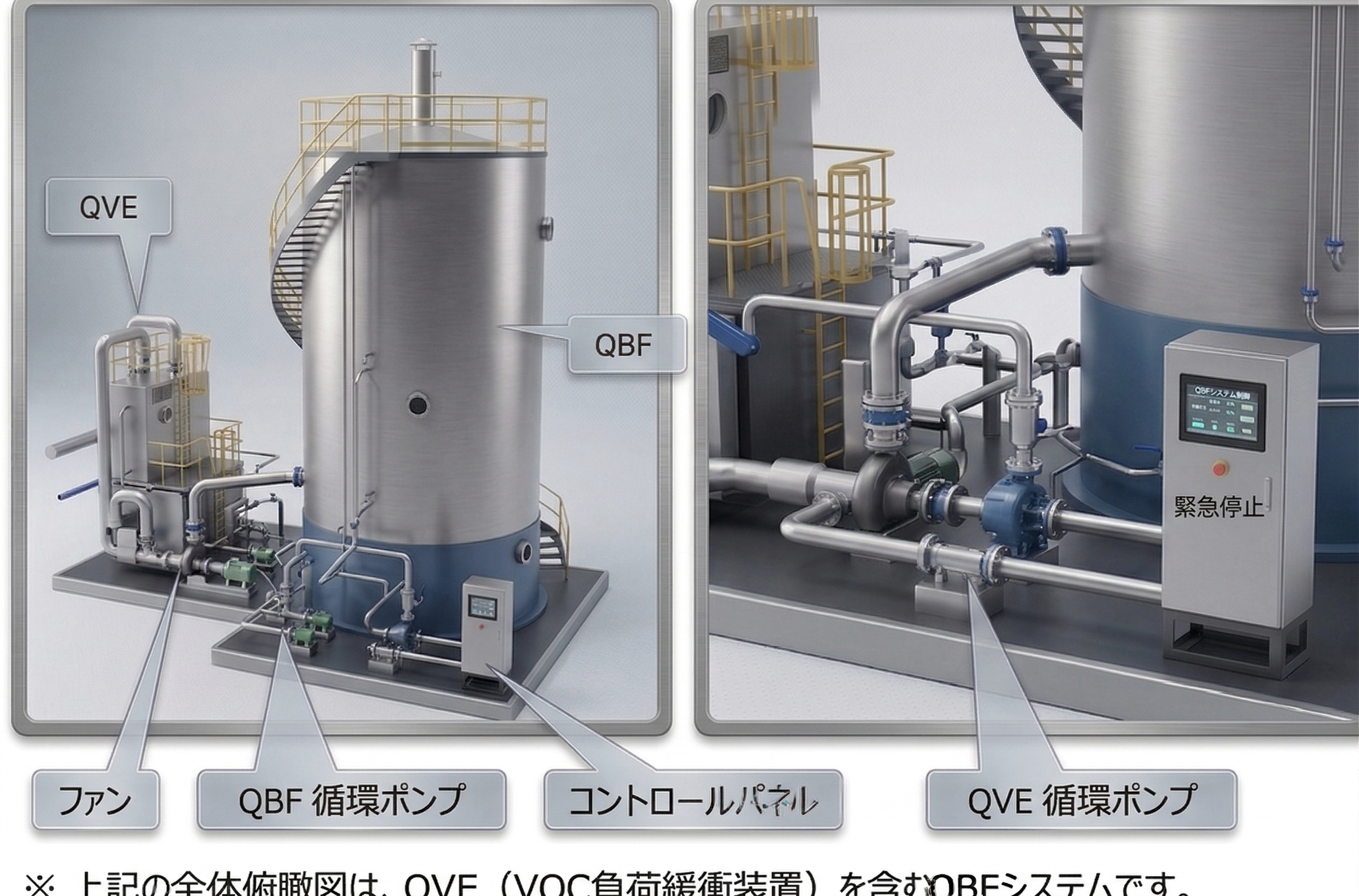

QBF System鳥瞰図
※ 上記鳥瞰図はQVE（VOC負荷緩衝装置）を含むQBF Systemです
(FAN / QBF Circulation Pump / Control Panel / QVE Circulation Pump)
QBF適用可能物質
※ 分解度: +++ 非常に良好 / ++ 良好 / + 普通
Aliphatic Hydrocarbon
- Methane +++
- Pentane +
- Isopentane +
- Hexane ++
- Cyclohexane +
- Acetylene +
Aromatic Hydrocarbon
- Benzene ++
- Phenol +++
- Toluene +++
- Xylene ++
- Styrene Monomer +++
- Ethylbenzene +++
Oxygenated Carbon
- Methanol +++
- Ethanol +++
- IPA +++
- Butanol +++
- 2-Butanol +++
- 1-Propanol +++
- 2-Propanol +++
- Formaldehyde +++
- Acetaldehyde +++
- Acetic acid +++
- Butyric acid +++
- Vinyl acetate +++
- Ethyl acetate +++
- Butyl acetate +++
- Isobutyl acetate +++
- Diethyl ether +
- Dioxane +++
- MTBE +++
- Tetrahydrofuran +++
- Acetone +++
- MEK +++
- MIBK +++
Chlorinated Hydrocarbon
- Carbon tetrachloride +
- Chloroform +
- Dichloromethane (MC) ++
- Tetrachloroethane +
- Trichloroethane +
- Vinyl Chloride +
- Chlorotoluene +
Nitrogen-Containing Carbon
- Amine +++
- Aniline +++
- Nitriles +
- Acrylonitrile (AN) ++
- Pyridine ++
- Dimethylformamide +++
Sulfur-Containing Carbon
- Carbon disulfide ++
- Dimethyl sulfide ++
- Dimethyl disulfide ++
- Methyl mercaptan +
- Thiocyanates +
Inorganic Compound
- Ammonia +++
- Hydrogen sulfide +++
- Nitrogen oxide +
QVE (Quick VOCs Load Equalizer)
QVEは、プロセス等で不連続的に発生するVOC（揮発性有機化合物）を捕集・貯留し、一定濃度で持続排出することで後段設備の安定運転を支援する緩衝装置です。VOC排出が不連続的または高濃度で排出される事業場に最適です。

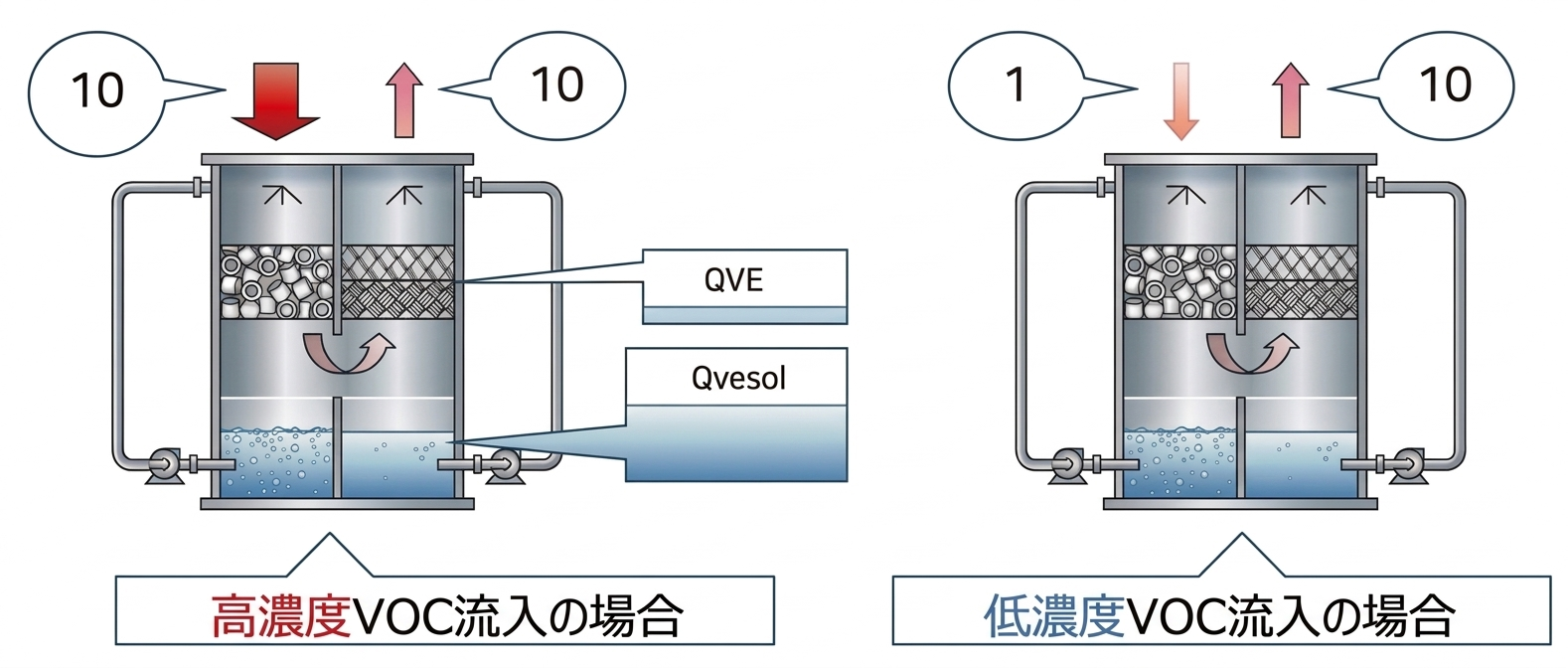

QVE技術原理
不揮発性有機溶剤（Qvesol）が濃度平衡に従って吸着・脱着を繰り返し、一定濃度で後段処理施設（RTOまたはBioFilter）にVOCが流入するよう作用します。
数千〜数万ppm以上のVOCを捕集し、一定濃度範囲で持続排出することで、最大発生濃度を低減し24時間一定濃度での排出を実現します。
最大発生濃度を低減し24時間一定濃度での排出を実現することで：
- 投資コストの削減
- 運転コストの削減
- 安定した処理性能の確保
- 火災・爆発リスクの排除
適用対象施設
VOCおよび悪臭物質の排出が不連続的で、高濃度排出される事業場：
- 石油化学コンビナートのVOC貯蔵タンク
- タンクローリー製品出荷場
- その他、製品製造プロセスが不連続的な事業場
- 既存の防止設備（バイオフィルター、RTO等）で流入濃度変動が激しく安定運転が困難な場合
