نظام المعالجة المسبقة لمياه الصرف عالية التركيز (QBR)

QBR (Quick Bio Reactor) هو عملية معالجة مسبقة بيولوجية مبتكرة تعالج اقتصادياً مياه الصرف عالية التركيز والخطيرة التي يصعب معالجتها بالطرق البيولوجية التقليدية إلى مستوى مياه الصرف العادية.

هو نظام حصري لـ Q-BioTech مُصمم للتشغيل بشكل أكثر استقراراً من خلال تطبيق تقنية مراقبة النشاط الميكروبي. تقنية مُثبتة طُبقت في العديد من مصانع البتروكيماويات والكيماويات الدقيقة.

يتفرع نظام QBR إلى QBR وQNBR وQSBR وQHBR وفقاً لخصائص مياه الصرف.

QBR نظام المعالجة المسبقة لمياه الصرف عالية التركيز نظام مبتكر يعالج اقتصادياً مياه الصرف العضوية عالية التركيز بمستويات فينول تصل إلى عشرات الآلاف ppm باستخدام تقنية ميكروبية حاصلة على براءة اختراع ونظام النشاط

QNBR نظام المعالجة المسبقة لمياه صرف النيتروجين عالية التركيز نظام يعالج مياه صرف النيتروجين عالية الحمل ذات التركيزات المرتفعة من النيتروجين والأمونيا بيولوجياً وبشكل مستقر باستخدام تقنية تنشيط بكتيريا النترتة الحاصلة على براءة اختراع

QSBR نظام المعالجة المسبقة لمياه صرف الكبريت عالية التركيز نظام يعالج بيولوجياً واقتصادياً مياه صرف الكبريت عالية التركيز (Spent Caustic) الناتجة عن عملية إزالة الكبريت باستخدام تقنية ميكروبية حاصلة على براءة اختراع

QHBR نظام المعالجة المسبقة لمياه الصرف المالحة عالية التركيز نظام يحقق المعالجة العضوية البيولوجية لمياه الصرف عالية الملوحة بنسبة تزيد عن 5% الناتجة عن المصانع الكيميائية باستخدام تقنية تنشيط المجتمع الميكروبي الحاصلة على براءة اختراع

الخصائص التقنية

حمل معالجة عضوي أكثر من 10 أضعاف مقارنة بنظام الحمأة المنشطة التقليدي
استقرار عالٍ في النشاط الميكروبي — مقاومة لصدمات الحمل الوارد
تطوير وتطبيق بكتيريا مخصصة للموقع
تقنية صديقة للبيئة بدون تلوث ثانوي
مراقبة تشغيل نظام النشاط الميكروبي (Feed Cut) — إمكانية التحقق الفوري من النشاط الميكروبي

التطبيقات المستهدفة

مياه الصرف التي يصعب معالجتها في محطات معالجة مياه الصرف العادية
مياه الصرف المعالجة بالحرق، المياه الكيميائية عالية التكلفة، المياه السامة، المياه صعبة التحلل
مياه صرف النيتروجين، المياه عالية الملوحة، مياه صرف صناعات النفط والورق
مياه الصرف المحتوية على الفينول، مياه الصرف المحتوية على الفلور والسيانيد
عند الحاجة لتوسيع محطة المعالجة بسبب نقص الطاقة → حل مشكلة المساحة مقارنة بالتقنيات الأخرى

نظام المعالجة المسبقة لمياه الصرف عالية التركيز

نظام المعالجة المسبقة لمياه الصرف عالية التركيز (QBR SYSTEM) هو عملية تعالج مياه الصرف الصناعي عالية التركيز الناتجة عن المصانع الكيميائية والتصنيعية بسرعة واقتصادية باستخدام بكتيريا Q-BioTech الحصرية.

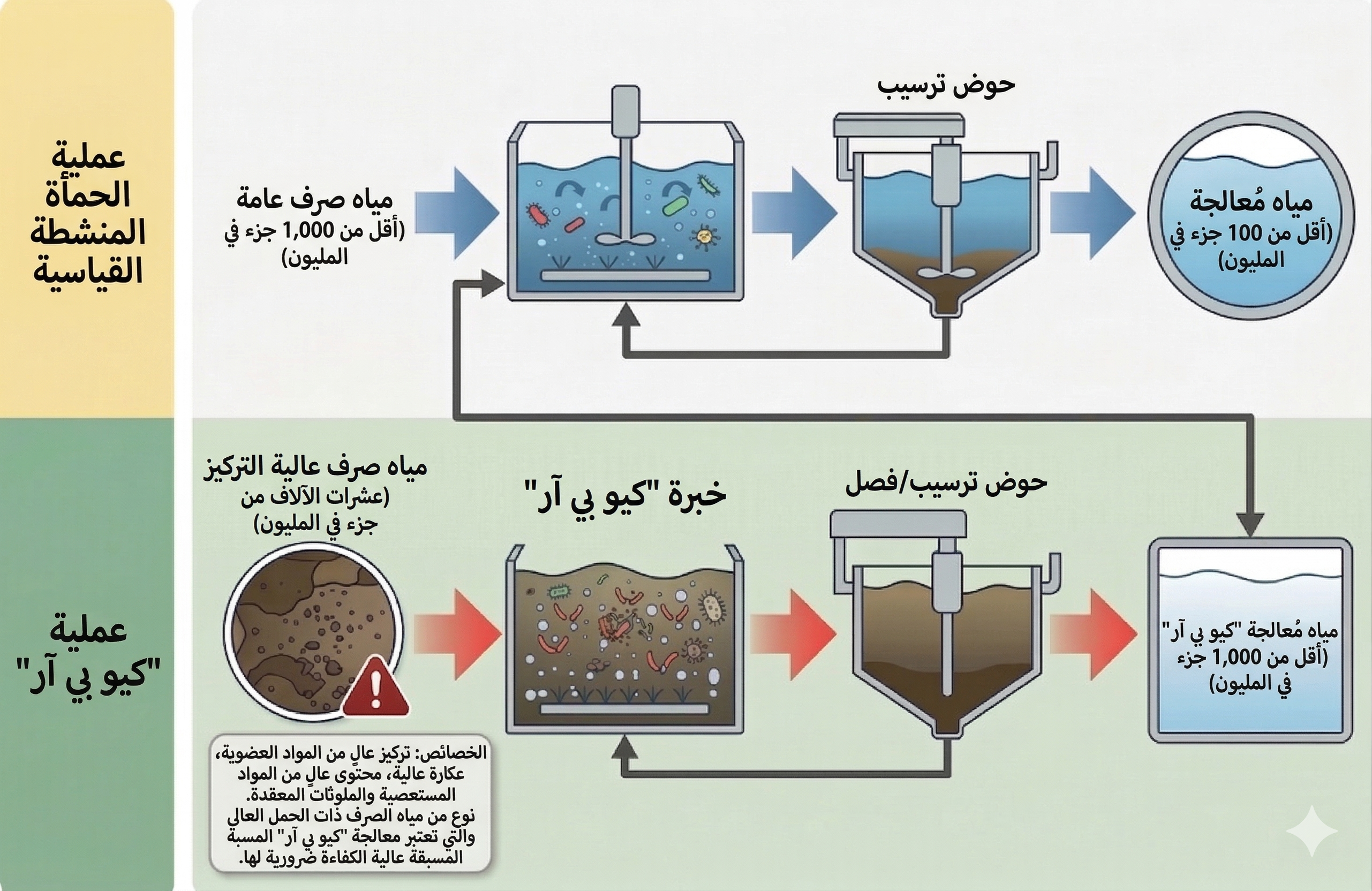

QBR SYSTEM — مقارنة عملية QBR مع الحمأة المنشطة القياسية

نظرة عامة تقنية

يحقق حمل معالجة 10~20 kg/m³·day عند تركيز مياه الصرف 5,000~200,000ppm CODcr، بكفاءة معالجة 98%. كما يوفر معالجة بيولوجية مستقرة حتى للمواد السامة مثل الفينول.

نتائج التطبيق (دراسة حالة شركة S)

تحويل مياه الصرف عالية التركيز التي كانت تُحرق سابقاً إلى نظام QBR بكفاءة معالجة 98%
معالجة عضوية مستقرة بحمل حجمي 12~15 kg/m³·day
خفض تكاليف المواد الكيميائية بفضل عدم الحاجة تقريباً لمعادلة pH
خفض كبير في تكاليف التشغيل بعد تركيب نظام QBR
معالجة بيولوجية مستقرة رغم احتواء المياه على كميات كبيرة من المواد السامة كالفينول

Wastewater Properties

Name of Waste water	EBHP	SM
CODcr	90,000	70,000
TOC	30,000	23,000
pH	2	14
TDS (g/l)	2	10
Neutralization	Not Needed	3L-H₂SO₄/m³
Amount	50 t/day	115 t/day

QBR Application

	EBHP	SM
Removal Eff. (%)	98	98
Load (kg-COD/m³·day)	15	12
Remarks	No Pre-Neutralization	No Pre-Neutralization

نظام المعالجة المسبقة لمياه صرف النيتروجين عالية التركيز

نظام المعالجة المسبقة لمياه صرف النيتروجين عالية التركيز (QNBR SYSTEM) هو عملية تعالج مياه صرف النيتروجين (الأمونيا) عالية التركيز الناتجة عن مصانع الفحم والحديد بسرعة واقتصادية باستخدام بكتيريا Q-BioTech الحصرية.

نظرة عامة تقنية

يعالج المواد صعبة التحلل والسامة في المرحلة الأولى قبل دخولها عملية المعالجة البيولوجية، محققاً كفاءة معالجة عضوية 98% وكفاءة معالجة نيتروجين 95%. يمكنه معالجة حمل عضوي 5.0~20 kg CODCr/m³·day وحمل نيتروجين 0.5~1.0 kg TN/m³·day.

COKES PLANT

Wastewater Properties

	CODcr [ppm]	NH4-N [ppm]	CN- [ppm]	Phenol [ppm]	Oil [ppm]	pH
Values	3,500	350	10	900	100	6~9

QNBR Treated Water Properties

	CODcr [ppm]	NH4-N [ppm]	CN- [ppm]	Phenol [ppm]	Oil [ppm]	pH
Values	100	15	0.5	0.5	8	6~9

نظام المعالجة المسبقة لمياه صرف الكبريت عالية التركيز

نظام المعالجة المسبقة لمياه صرف الكبريت عالية التركيز (QSBR SYSTEM) هو عملية تعالج مياه صرف الصودا الكاوية المستنفدة (Spent Caustic) المحتوية على الكبريت من عملية إزالة الكبريت من النفط اقتصادياً باستخدام بكتيريا Q-BioTech الحصرية.

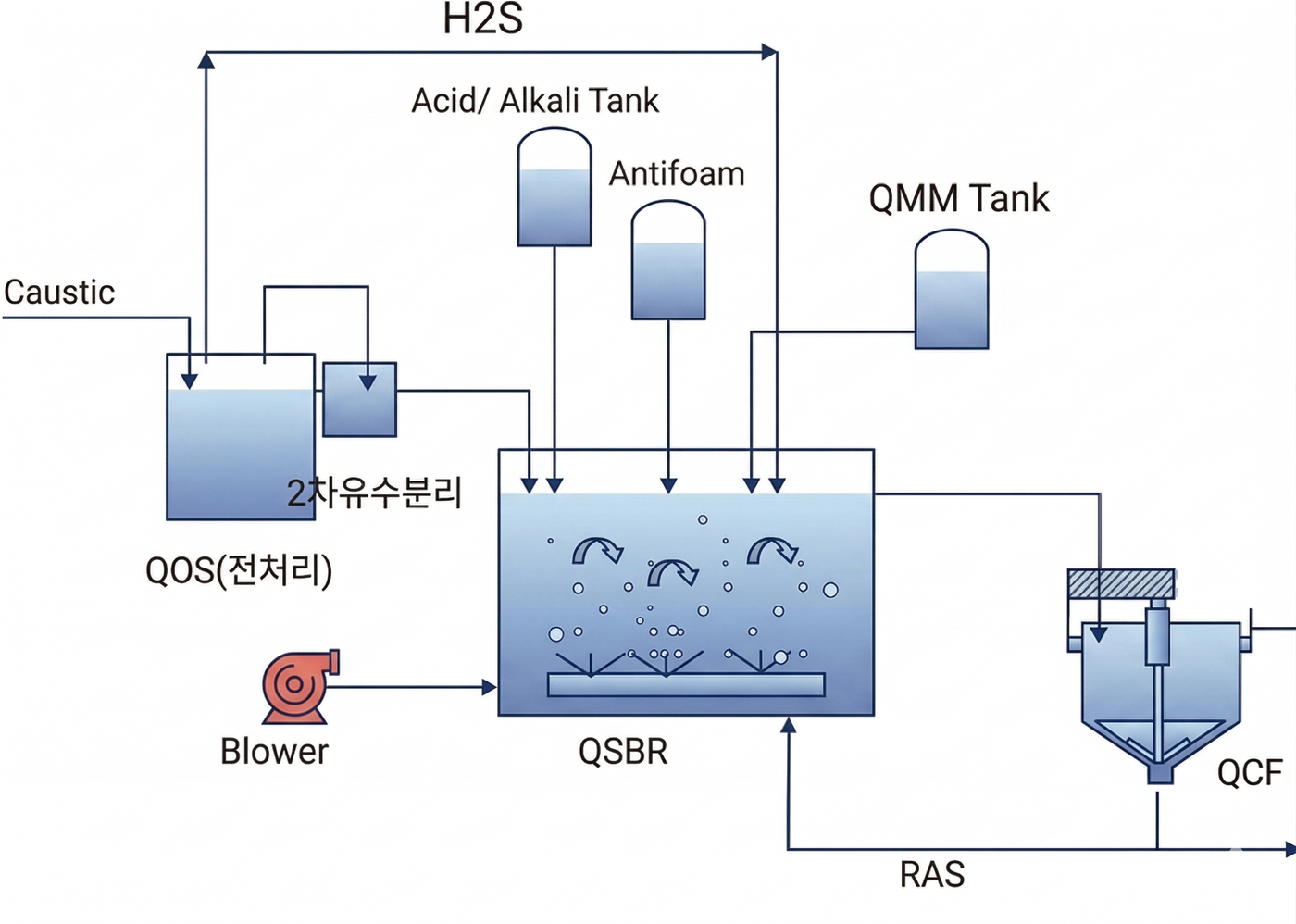

QSBR SYSTEM — مخطط تدفق عملية المعالجة المسبقة لمياه صرف الكبريت عالية التركيز

نظرة عامة تقنية

يحقق كفاءة معالجة عضوية 90% وكفاءة معالجة S²⁻ بنسبة 95% عند تركيز CODcr 5.0~20 kg/m³·day وSulfide 100~1,000 ppm. لا يتطلب معادلة مما يقلل انبعاثات H₂S، ويمكن إيقاف WAO مما يخفض تكاليف التشغيل.

ما هي مياه صرف Spent Caustic؟

Spent Caustic هو السائل المستنفد الناتج عن استخدام هيدروكسيد الصوديوم (NaOH) لإزالة مكونات الكبريت من النفط الخام أثناء عملية إزالة الكبريت. ينقسم إلى Spent Caustic التكرير وSpent Caustic الإيثيلين، ويحتوي على تركيزات عالية من S²⁻ وSR والفينول والزيوت وحمض النفثنيك، مما يجعل معالجته صعبة للغاية.

أكثر التقنيات تطبيقاً لمعالجة مياه صرف Spent Caustic هي الأكسدة الرطبة بالهواء (WAO) والمعالجة البيولوجية. تعاني WAO من ارتفاع تكاليف التشغيل وصعوبة التشغيل المستقر، بينما في المعالجة البيولوجية التقليدية يعمل S²⁻ كعامل سام مما يصعّب المعالجة.

نتائج تطبيق نظام QSBR

معالجة مياه صرف Spent Caustic الناتجة عن عمليات إزالة الكبريت من البنزين والديزل (قلوية قوية، CODcr عالي، وتركيزات عالية من NH₃-N والفينول)
تأكيد المعالجة المستقرة لـ S²⁻ وCOD بعد تطبيق QSBR — كفاءة معالجة عضوية 90% وكفاءة معالجة S²⁻ بنسبة 95%
عدم الحاجة للمعادلة أثناء تشغيل QSBR → تقليل انبعاثات H₂S
إمكانية إيقاف WAO (الأكسدة الرطبة بالهواء) أثناء تشغيل QSBR → خفض كبير في تكاليف التشغيل

Wastewater Properties (Spent Caustic)

NO	ديزل S/C	بنزين S/C
NO	ديزل S/C	بنزين حفاز S/C	فصل الغاز S/C
pH	13	13	13
S²⁻	1,002	5,345	618
COD	88,900	360,000	167,000
NH₃-N	3,957	4,113	4,896
Phenol	6,702	80,886	25,351

QSBR Application (بعد المعالجة)

pH	S²⁻	COD	NH₃-N	Phenol
6~9	≤10	≤1000	≤30	≤10

نظام المعالجة المسبقة لمياه الصرف المالحة عالية التركيز

نظام QHBR هو عملية تعالج مياه الصرف العضوية عالية الملوحة الناتجة عن المصانع الكيميائية والتصنيعية بسرعة واقتصادية باستخدام بكتيريا Q-BioTech الحصرية.

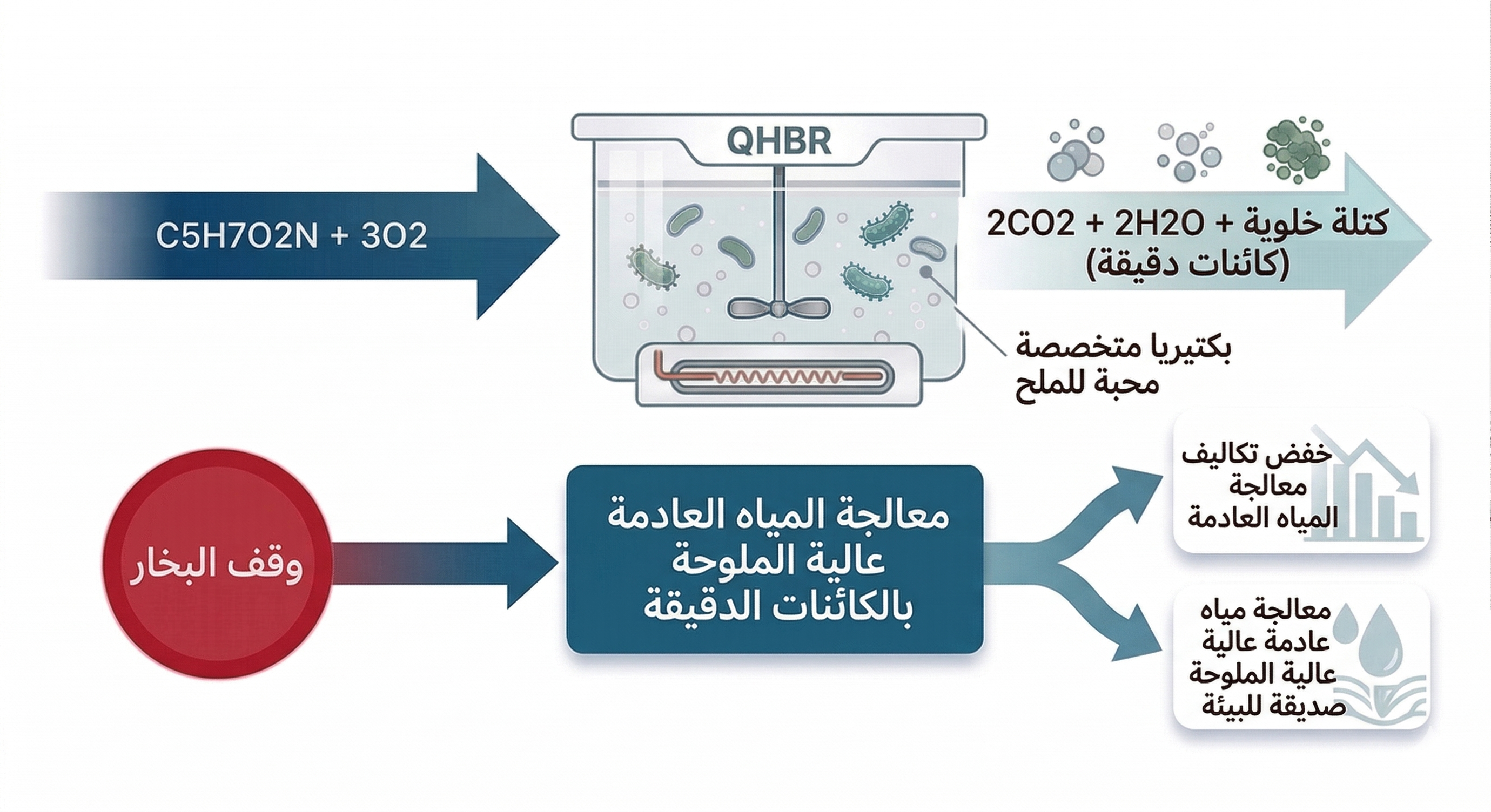

QHBR SYSTEM — عملية المعالجة البيولوجية لمياه الصرف عالية الملوحة

نظرة عامة تقنية

يعالج المواد العضوية بفعالية عند تركيز 5,000~200,000 ppm CODcr و10,000~80,000 mg/L TDS(NaCl). يحقق المعالجة البيولوجية لمياه الصرف عالية الملوحة بتقنية ميكروبية حاصلة على براءة اختراع، مع خفض تكاليف التشغيل بإلغاء استخدام مياه التخفيف.

المزايا التقنية لـ QHBR

تقليل المساحة المطلوبةتقليل متطلبات مياه التخفيف — التركيب داخل الموقع الحالي
جودة تصريف مستقرةجودة مياه مستقرة من خلال دمج المعالجة المسبقة/اللاحقة
تقنية مثبتةسجل حافل في معالجة مياه الصرف عالية الملوحة بشكل مستقر
تقليل تكاليف التشغيلتخفيض كبير في تكاليف التشغيل من خلال المعالجة البيولوجية
كفاءة معالجة عاليةإزالة أكثر من 85% من المواد العضوية في ظروف الملوحة العالية (TDS 3.0-8.5%)
تقنية خضراء منخفضة الكربوناستهلاك طاقة أقل مقارنة بالتقنيات البديلة

ما هي مياه الصرف عالية الملوحة؟

تنتج مياه صرف ذات محتوى ملحي (NaCl) مرتفع عند استخدام NaOH وHCl وغيرها كمواد خام في عمليات التصنيع الكيميائي. بشكل عام، لا يمكن معالجة مياه الصرف عالية الملوحة بيولوجياً، لذا تُطبق طرق المعالجة الفيزيائية والكيميائية في معظم الحالات.

تُعالج مياه الصرف عالية الملوحة تقليدياً بالتخفيف والتجريد (Stripping)، مما يستهلك كميات كبيرة من مياه التخفيف ويرفع تكاليف التشغيل. كما أن دخول مياه صرف عالية الملوحة إلى محطة المعالجة يؤثر على تخليق السيتوبلازم ويقلل الكتل الحيوية (Floc) مما يخفض النشاط الميكروبي.

نتائج تطبيق نظام QHBR

تطبيق نظام QHBR في شركة بتروكيماويات في يوسو
تأكيد المعالجة المستقرة لـ COD وNH₃-N في مياه الصرف المالحة بعد تطبيق QHBR
خفض كبير في تكاليف التشغيل بإلغاء استخدام مياه التخفيف

Wastewater Properties

	CODcr [ppm]	NH4-N [ppm]	Aniline [ppm]	TDS [g/L]	pH
Values	6,000	100	200	8,000	9~11

QHBR Application

	CODcr [ppm]	NH4-N [ppm]	Aniline [ppm]	TDS [g/L]	pH
Values	200	10	20.0	5,000	7~8
